用 途
JFY系列耐腐蝕液下泵輸送中性或有腐蝕性液體，清潔或內含微小固體顆粒、短纖維的液體。特別適用于化工、石油、電力、冶金、制藥、造紙、環保等行業。
性能參數
·流量Q 3.2～600m3/h
·揚程H 5～50m
·工作溫度 T -20～+180℃
特
點
選用國內目前最優秀的水力模型設計而成，具有高效、節能、可靠性好等優點；n=1450rpm低速運轉，噪音小、使用壽命長；
泵采用長軸結構，插入深度可達6米，特殊需要時最大插入深度可達12米；
滑動軸承選用特殊材質，強度高，耐腐性好，可根據介質特點選用外冷卻潤滑或自冷卻潤滑；
泵起動時葉輪浸沒在介質中，因而起動容易，吸淤能力強，不存在排氣抽空問題；
出口法蘭為分半活動法蘭，便于連接；
泵進口可采用加長吸入管，增加插入深度，充分利用自身吸程，泵軸長度縮短，剛性增強，壽命延長，經濟合理；
從葉輪進口看，泵一般為逆時針方向旋轉。
三、主要技術參數
|
型號 |
泵額定轉速Revolutional speed |
泵額定轉速Revolutional speed |
||||
|
流量 |
揚程 |
電機功率 |
流量 |
揚程 |
電機功率 |
|
|
25JFY25 |
3.6 |
25 |
2.2 |
1.6 |
6 |
0.75 |
|
25JFY41 |
3.6 |
41 |
4 |
1.6 |
10 |
1.5 |
|
25JFY50 |
3.2 |
50 |
5.5 |
1.6 |
12.5 |
1.5 |
|
25JFY80 |
3.2 |
80 |
11 |
1.6 |
20 |
2.2 |
|
40JFY16 |
7.2 |
16 |
2.2 |
3.6 |
4 |
1.1 |
|
40JFY26 |
7.2 |
26 |
3 |
3.6 |
5 |
1.1 |
|
40JFY40 |
7.2 |
40 |
4 |
3.6 |
10 |
1.5 |
|
40JFY50 |
6.3 |
50 |
5.5 |
3.2 |
12.5 |
1.5 |
|
40JFY80 |
6.3 |
80 |
11 |
3.2 |
20 |
2.2 |
|
50JFY25 |
14.4 |
25 |
4 |
7.2 |
6 |
1.5 |
|
50JFY40 |
14.4 |
40 |
7.5 |
7.2 |
10 |
2.2 |
|
50JFY50 |
12.5 |
50 |
7.5 |
6.3 |
12.5 |
2.2 |
|
50JFY80 |
12.5 |
80 |
15 |
6.3 |
20 |
3 |
|
65JFY25 |
28.8 |
25 |
5.5 |
14 |
6 |
1.5 |
|
65JFY40 |
28.8 |
40 |
11 |
14 |
10 |
3 |
|
65JFY50 |
25 |
50 |
11 |
12.5 |
12.5 |
3 |
|
65JFY80 |
25 |
80 |
18.5 |
12.5 |
20 |
3 |
|
80JFY15 |
54 |
15 |
5.5 |
27 |
4 |
0.75 |
|
80JFY24 |
54 |
24 |
11 |
27 |
6 |
1.1 |
|
80JFY38 |
54 |
38 |
15 |
27 |
9 |
1.5 |
|
80JFY50 |
50 |
50 |
22 |
25 |
12.5 |
2.2 |
|
80JFY80 |
50 |
80 |
30 |
25 |
20 |
4 |
|
100JFY23 |
100 |
23 |
11 |
50 |
5 |
2.2 |
|
100JFY37 |
100 |
37 |
15 |
50 |
9 |
3 |
|
100JFY50 |
100 |
50 |
30 |
50 |
12.5 |
4 |
|
100JFY80 |
100 |
80 |
45 |
50 |
20 |
7.5 |
|
125JFY12 |
100 |
50 |
45 |
100 |
12 |
7.5 |
|
125JFY20 |
200 |
80 |
75 |
100 |
20 |
15 |
|
125JFY32 |
|
|
|
100 |
32 |
18.5 |
|
125JFY50 |
|
|
|
100 |
50 |
30 |
|
150JFY20 |
|
|
|
200 |
20 |
30 |
|
150JFY32 |
|
|
|
200 |
32 |
45 |
|
150JFY50 |
|
|
|
200 |
50 |
55 |
|
200JFY20 |
|
|
|
400 |
20 |
45 |
|
200JFY32 |
|
|
|
400 |
32 |
75 |
|
200JFY50 |
|
|
|
400 |
50 |
90 |
*不同濃度的硫酸，比重不同需選用相匹配的驅動機。

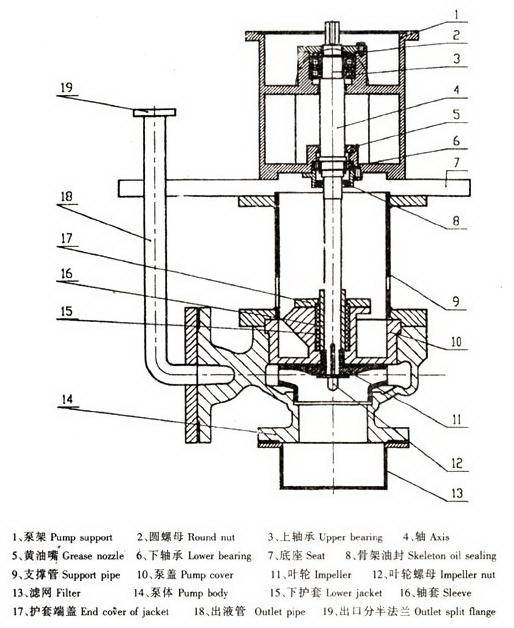

四、JFY系列立式液下泵結構圖
